| DXF图形数据 | |||||||||
| RS40-LSC-1-RP |
主要规格
| 产品型号 | 排数 | 最大容许张力 KN {kgf} | 约重 kg/m | 组件的 链节数 |
| RS40-LSC-1 | 1 | 0.44 {45} | 0.64 | 240 |
| 标注 |
| 1. 分解、连接链条时的注意事项 |
| 销子和套筒之间插入特殊工程塑料制套筒（黑色管），所以分解链条时小心脱落， |
| 同时连接时请务必在销子和套筒之间插入特殊工程塑料制套筒，然后再进行连接。 |
| 2. 发现有黑色磨损粉末，请定期清扫。 |
| 3. 订购生产品。 |

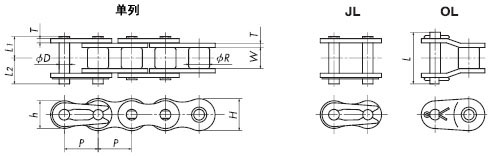

主要尺寸 mm
节距 P | 滚子直径 R | 内链节内宽 W | 叶片 | 销轴 | |||||
| T | H | h | D | L1 | L2 | L | |||
| 12.70 | 7.92 | 7.95 | 1.5 | 12.0 | 10.4 | 3.97 | 8.25 | 9.95 | 18.6 |
适用连接链节
| 型 | 连接链接 | 过渡链节 |
型号 | RS40-LSC-1-MCJL | RS40-LSC-1-OL |
| 标准价格 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 |
