| DXF图形数据 | ||||||||
| RF06B-LM-1-RP |
主要规格
| 规格型号 | JIS符号 | 排数 | 最小抗拉强度kN {kgf} | 约重 kg/m | 组件的 链节数 | 容许速度 m/min | 可使用温度 范围 |
| RF06B-LM-1 | 06B | 1 | 8.90{910} | 0.39 | 320 | 160 | -10℃～150℃ |
| 标注 |
| 1.带附件链条的最小抗拉强度与上述的不同。请向敝司进行咨询。 |
| 2.单位库存品。 |
主要尺寸 mm
| 节距 P | 滚子直径 R | 内链节内宽 W | 叶片 | 销轴 | ||||||
| T1 | T2 | H | h | D | L1 | L2 | L | |||
| 9.525 | 6.35 | 5.72 | 1.0 | 1.3 | 8.2 | 8.2 | 3.28 | 6.1 | 7.7 | 14.5 |
标注
| 1.链板设计为平板 | 形状 |
适用连接链节
| 型 | 连接链接 | 过渡链节 |
| 型号 | RF06B-LM-1-MCJL | RF06B-LM-1-OL |
| 标准价格 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 |
1.使用温度:-10℃～150℃
2.スプロケット：BSローラチェーン(ISO規格Bシリーズ)用をご使用ください。
3.关于兼容性：与标准BS/DIN规格RS链轮可换使用，但传动能力和容许速度不同，请注意。

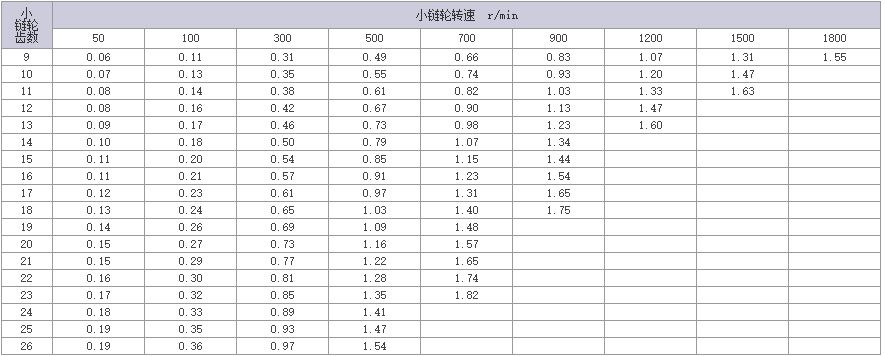

传动能力表 kW
| 标注 |
| 1.使用过渡链节(OL)时，传动能力为上表的80%。 |
| 2.与RS滚子链的传动能力不同。 |
