型号示例
尺寸·规格
| 主要尺寸 | （19T-25T）请点击右侧▶ | RS50-2B19TQ~RS50-2B25TQ | （35T-42T）请点击右侧▶ | RS50-2B35TQ~RS50-2B42TQ | |
| （12T-18T） | （26T-34T）请点击右侧▶ | RS50-2B26TQ~RS50-2B34TQ | （45T-60T）请点击右侧▶ | RS50-2B45TQ~RS50-2B60TQ |
| 型号 | 齿数 | 节距圆 直径DP | 外径 DO | 预制 孔径d | 最大轴 孔径d | 轮毂 外径DH | 轮毂 长度L | 大概 质量 | 材质 规格 | DXF 图形 数据 | 外形图 | 标准 价格 | 交货期 | フィットボア 軸穴 加工品 |
| mm | mm | mm | mm | mm | mm | kg | ||||||||
| RS50-2B12TQ | 12 | 61.34 | 69 | 12.7 | 24 | 42 | 40 | 0.55 | ＊1 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | 请咨询 |
| RS50-2B13TQ | 13 | 66.33 | 74 | 12.7 | 28.5 | 47 | 40 | 0.68 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | |
| RS50-2B14TQ | 14 | 71.34 | 79 | 12.7 | 32 | 52 | 40 | 0.81 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | |
| RS50-2B15TQ | 15 | 76.35 | 84 | 12.7 | 35 | 57 | 40 | 0.96 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | |
| RS50-2B16TQ | 16 | 81.37 | 89 | 12.7 | 40 | 62 | 45 | 1.2 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | |
| RS50-2B17TQ | 17 | 86.39 | 94 | 12.7 | 45.5 | 67 | 45 | 1.4 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | |
| RS50-2B18TQ | 18 | 91.42 | 100 | 12.7 | 47.5 | 72 | 45 | 1.6 | 请咨询 | 请咨询 | 请咨询 | 请咨询 | 请咨询 |
标注
1.轴孔径范围。键槽面压。根据常规设计手册，进行计算选型。
2.末尾标记有“Q”，均经过齿尖硬化处理。

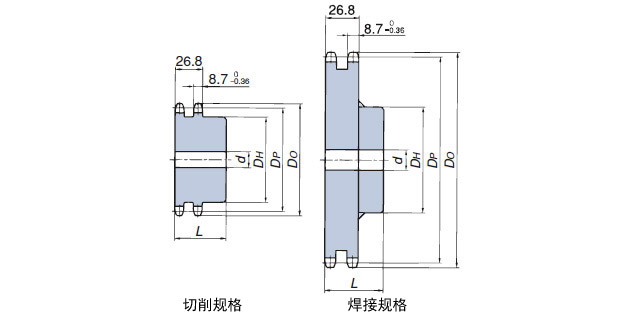

材质·规格 | |
＊1 | 机械结构用碳钢 削出规格 |
＊2 | 机械结构碳钢（齿形部，轮毂部）焊接规格 |
