型号示例
尺寸·规格
| （23T-27T）请点击右侧▶ | RS60-2C23TQ~RS60-2C27TQ | ||||

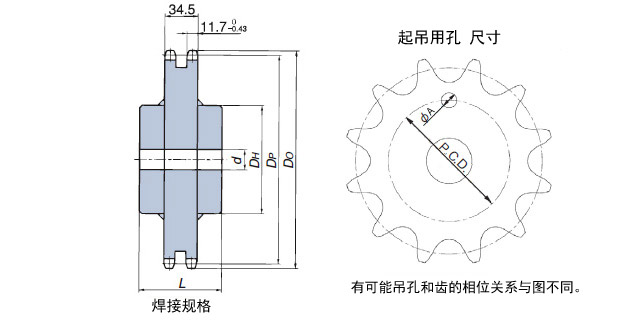

| 主要尺寸 | （28T-35T）请点击右侧▶ | RS60-2C28TQ~RS60-2C35TQ | |||
| （48T-60T） | | （36T-45T）请点击右侧▶ | RS60-2C36TQ~RS60-2C45TQ |
| 型号 | 齿数 | 节距圆 直径DP | 外径 DO | 预制 孔径d | 最大轴 孔径d | 轮毂 外径DH | 轮毂 长度L | 起吊 孔径A | 起吊孔P.C.D. | 大概 质量 | 材质 规格 | DXF 图形 数据 | 外形图 | 标准 价格 | 交货期 | フィットボア 軸穴 加工品 |
| mm | mm | mm | mm | mm | mm | mm | mm | kg | ||||||||
| RS60-2C48T | 48 | 291.27 | 302 | 23 | 75 | 107 | 85 | --- | --- | 20.1 | ＊1 | DXF | 请咨询 | 请咨询 | 请咨询 | 请咨询 |
| RS60-2C48TQ | 请咨询 | 请咨询 | 请咨询 | 请咨询 | ||||||||||||
| RS60-2C50T | 50 | 303.39 | 314 | 23 | 75 | 107 | 85 | --- | --- | 21.6 | DXF | 请咨询 | 请咨询 | 请咨询 | 请咨询 | |
| RS60-2C50TQ | 请咨询 | 请咨询 | 请咨询 | 请咨询 | ||||||||||||
| RS60-2C54T | 54 | 327.63 | 338 | 23 | 75 | 107 | 85 | --- | --- | 24.7 | DXF | 请咨询 | 请咨询 | 请咨询 | 请咨询 | |
| RS60-2C54TQ | 请咨询 | 请咨询 | 请咨询 | 请咨询 | ||||||||||||
| RS60-2C60T | 60 | 363.99 | 375 | 23 | 75 | 107 | 90 | 30 | 293 | 30.1 | DXF | 请咨询 | 请咨询 | 请咨询 | 请咨询 | |
| RS60-2C60TQ | 请咨询 | 请咨询 | 请咨询 | 请咨询 |
标注
1.轴孔径范围。键槽面压。根据常规设计手册，进行计算选型。
2.末尾标记有“Q”，均经过齿尖硬化处理。
3.強力ドライブチェーン推奨スプロケット RSスプロケット「TOUGH TOOTH」に対応可能です。
材质·规格 | |
| ＊1 | 机械结构碳钢（齿形部，轮毂部）焊接规格 |
