 BTN5-A

特点

链条节距 mm	开孔率 %
15	30

标注
　1.使用温度范围的( )为潮湿条件下的值。若将销材质变更为不锈钢，可在60～80℃的潮湿条件下使用。
　　但链条的初始全长会略有增加、链条变重。请咨询本公司。
　2.最大容许张力为室温(20℃)时、且张力均匀作用于整个宽度时的值。

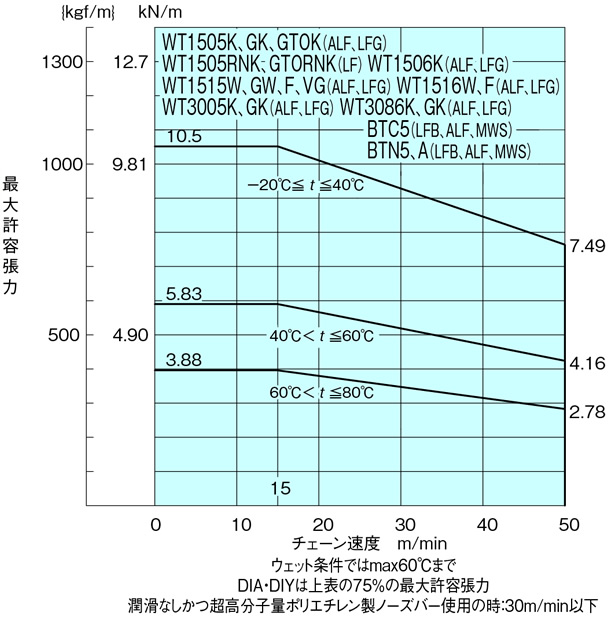

　　另外根据使用条件（温度，速度等）相异。请参照链条的容许能力线图。
　3.关于对应
　　“○”：订单生产品
　　“×”：不生产
　　“▲”：可能可提供特殊类型。请咨询本公司。
　4.附带防蛇行附件时，链条重量会比上表中的重量增加0.5kg/m。
　　(附件仅安装在链条的一侧、每2个链环安装一个。)
　5.链条宽度以76mm为单位编制，也可制作超过上表的宽度。请咨询本公司。
　6.链条宽度X为标称宽度，实际宽度在20℃时为X～X的-0.7%。
　　另外，宽度也会随温度变化而膨胀、收缩。膨胀、收缩以20℃为基准，为0.00015/℃。

※点击型号可显示详细信息。点击画像可扩大。

拼合式链轮(SW1500) 型号 齿数 螺距直径 mm 轴孔尺寸 mm 型 WT-SW1500-24T25 24 114.9 φ25 拼合式 WT-SW1500-24T30 φ30 WT-SW1500-24T35 φ35 WT-SW1500-24T40 φ40 WT-SW1500-24T40S □40 WT-SW1500-32T40S 32 153.0 □40 WT-SW1500-32T50S □50 WT-SW1500-32T60S □60 WT-SW1500-33T40S 33 157.8 □40 WT-SW1500-33T65S □65 一体式链轮(S1500) 型号 齿数 螺距直径 mm 轴孔尺寸 mm 预制孔径 mm 型 WT-S1500-24T 24 114.9 按订单进行加工 20 一体型 WT-S1500-25T 25 119.7 WT-S1500-27T 27 129.2 WT-S1500-31T 31 148.3 WT-S1500-32T 32 153.0 WT-S1500-33T 33 157.8

一体式(成形)链轮(N1500) 型号 齿数 螺距直径 mm 轴孔尺寸 mm 型 WT-N1500-12T30 12 57.96 φ30 一体型 WT-N1500-18T40S 18 86.38 □40 一体型

※点击型号可显示详细信息。点击画像可扩大。

型号 齿数 节距圆直径 mm 轴孔尺寸 mm 型 WT-SW1500-24T30-IW 24 114.9 φ30.3 拼合式 WT-SW1500-24T35-IW φ35.3 WT-SW1500-24T40-IW φ40.3 WT-SW1500-32T30-IW 32 153.0 φ30.3 WT-SW1500-32T35-IW φ35.3 WT-SW1500-32T40-IW φ40.3

※点击型号可显示详细信息。点击画像可扩大。

导轨 材质代号 型号 厚度 mm 宽 mm 本体 端板 PR型 PMW PR520-PMW PRE520-PMW 5 20 M PR520-M PRE520-M 5 20 PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40 本塑料导轨不具备耐热性及耐药性。 在特殊环境·条件下使用时请咨询本公司。

※点击型号可显示详细信息。点击画像可扩大。

BT5专用压尺

型 基本型号 宽 mm 轴承型 BT5-NB 75, 151
